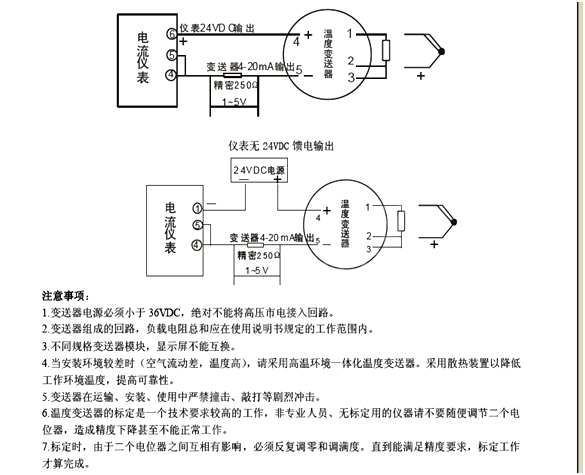

一體化溫度變送器
一、 概述
工業用隔爆熱電偶、熱電阻作為溫度測量和控制的傳感器與顯示儀表配套，以直接測量和控制生產過程中的氣體、液體和蒸汽的溫度。
我廠生產的化工專用隔爆熱電偶、熱電阻產品防爆性能按國家頒布的“爆炸性環境用防爆電器設備”標準設計制造，熱電特性符合國際IEC標準，并經國家儀器儀表防爆安全監督站測試合格.
隔爆熱電偶 ，熱電阻的結構、原理與裝配方式基本相同，主要區別是隔爆產品接線盒（外殼）在設計上采用高強度鋁合金壓鑄而成，并具有足夠的內部空間，壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。所以當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散－－傳爆。只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。DXWB系列熱電偶、熱電阻一體化溫度變送器（以下簡稱溫度變送器）是由溫度傳感器與信號轉換器組成，按溫度傳感不同，分為熱電阻和熱電偶兩個系列。廣泛用于石油、化工、冶金、機械、煤炭、電站、船泊、國防等部門用來測量液體、氣體和蒸汽等介質的溫度。
特點：
多種防爆形式，防爆性能好；
壓簧式感溫元件，抗振性能好；測溫范圍大
機械強度高，耐壓性能好；
工作原理：
防爆熱電偶是利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花，電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行隔爆。產品執行標準
IEC584 IEC1515 GB/T16839-1997 JB/T5582-91 GB3836
防爆熱電偶是利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花，電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行隔爆。產品執行標準
IEC584 IEC1515 GB/T16839-1997 JB/T5582-91 GB3836
1 .熱電阻
|
測量范圍 |
分度號 |
級別 |
允許溫差℃ |
|
-200——500℃ |
PT100 |
A |
±（0.15＋0.002∣T∣） |
|
B |
±（0.15＋0.002∣T∣） |
|
-50——150℃ |
CU50 |
|
±（0.15＋0.002∣T∣） |
|
|
|
|
|
2. 熱電偶
|
熱電偶 |
分度號 |
精度等級與誤差 |
測溫范圍℃ |
|
Ⅰ級 |
Ⅱ級 |
Ⅲ級 |
|
鉑銠10-鉑 |
S |
1℃ |
1.5℃ |
-- |
0--1300 |
|
鉑銠30-鉑銠6 |
B |
-- |
1.5℃ |
4℃ |
0--1600 |
|
鎳鉻-鎳硅 |
K |
1.5℃ |
2.5℃ |
-- |
0--1100 |
|
鎳鉻-銅鎳（康銅） |
E |
1.5℃ |
2.5℃ |
-- |
0--800 |
|
銅－銅鎳（康銅） |
T |
1.5℃ |
2.5℃ |
-- |
0--750 |
|
鐵－銅鎳（康銅） |
J |
1.5℃ |
2.5℃ |
-- |
0--750 |
二. 產品選型表
|
代碼 |
說 明 |
|
DKWB |
一體化防爆溫度變送器 |
|
分度號 |
∕ |
P：pt100 C: cu50測量范圍－200－400℃ |
|
/ |
S , B , K , E , T , J 測量范圍0－1600℃ |
|
安裝方式 |
1 |
光桿無固定裝置 |
|
2 |
螺紋安裝（M20×1.5，M12×1.5） |
|
3 |
卡套螺紋安裝（M20×1.5，M12×1.5） |
|
4 |
法蘭安裝 |
|
接線方式 |
1 |
引線式 |
|
2 |
航插式 |
|
3 |
防水接線盒 |
|
4 |
防爆接線盒 |
|
傳感器保護管直徑 |
3,4,5,6,8,10,12,16,20mm |
|
注：非標產品，可根據實際要求來定做，比如貼片式、外縛式安裝的（可測管道等表面溫度 |
